Мультисистемы Mitsubishi Electric

Мультисистемы с инвертором М-серии

Мультисистемы MXZ-8A140VA, MXZ-8A160VAхарактеризуются высокой производительностью, неизменной надежностью и низким энергопотреблением. К одному наружному блоку может подключаться от 2до 8 внутренних блоков, при этом мощность охлаждения-обогрева варьируется от 4,4до 18,5 кВт. Внутренние блоки в составе такой системы работают независимо (одновременная работа в режимах охлаждения и обогрева невозможна).

Предусмотрена возможность подключения в систему диспетчеризации.Для разветвления магистрали хладагента используются специальные блокираспределители, представляющие собой набор электрически управляемых расширительных вентилей. В одной системе допускается использовать не более 2 блоков-распределителей.

Полупромышленная серия MrSlim

Мультисистемами в полупромышленной серии называются несколько внутренних блоков, подключенных к одному наружному агрегату. Они предназначены для кондиционирования больших монообъемных помещений, поскольку все внутренние блоки работают синхронно.

До 4 внутренних блоков одинаковой производительности может быть подключено к одному наружному. Допускается комбинировать внутренние блоки различных конструктивных исполнений (кроме комбинаций с напольными блоками). Это позволяет учитывать дизайн различных зон помещения. Все внутренние блоки управляются с одного пульта и работают в одном режиме по команде термостата главного блока. Данные системы идеально подходят для помещений большой площади или неправильной формы, улучшают комфорт и воздухораспределение. Предусмотрена автоматическая адресация внутренних блоков, поэтому не требуется настройка элементов мультисистемы в процессе проведения пусконаладочных работ.

VRF-системы Сити Мульти G4

В состав серии мультизональных VRF-систем CITY MULTI входит 14 конструктивных модификаций внутренних блоков: канальные настенные, кассетные и многие другие. Всего с учетом всех модификаций производительности насчитывается 92 модели внутренних блоков. Все современные внутренние блоки являются универсальными и подходят для систем с использованием фреона R22, R407C, R410A.

В системах CITY MULTI предусмотрены различные пульты как для индивидуального управления внутренними блоками, так и для централизованного контроля систем. Системы оснащены встроенной системой проверки функционирования и имеются внешние системы расширенной диагностики.

Разработан программно-аппаратный комплекс Mitsubishi Electric для выполнения основных задач диспетчеризации: мониторинг и контроль системы, раздельный учет электропотребления, ограничение пиковой нагрузки на сеть электроснабжения.

Предусмотрены средства взаимодействия с центральными системами диспетчеризации зданий (BMS) с использованием технологий LonWorks, BACnet, EIB, Modbus, Ethernet (XML).

Модельный ряд внутренних блоков дополняют специальные контроллеры секций охлаждения приточных установок. Внешняя фреоновая секция охлаждения и внутренние блоки могут быть подключены к общему наружному блоку мультизональной системы Citi MULTI. В новой серии наружных блоков G4 заложена модульность, то есть существует несколько модулей наружных блоков, из которых формируются все мощностные модификации наружных агрегатов. В серии G4 применяются только компрессоры с инверторным привовом. Это продлевает срок службы систем и уменьшает нагрузку на электрическую сеть, так как полностью отсутствуют высокие пусковые токи.

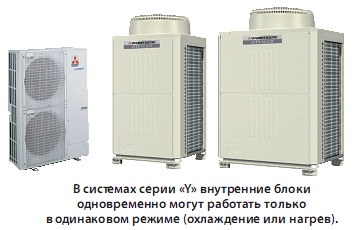

VRF-системы Сити Мульти G4 Серия Y

Основная особенность данных систем является 30%-ная экономия электроэнергии за счет применения инвертора. Отсутствие пусковых токов во всех моделях наружных блоков. В один гидравлический контур может быть подключено до 50 внутренних блоков. Стабильная теплопроизводительность систем Citi Multi Y ZUBADAN при низкой температуре наружного воздуха до -30С. Возможность подключать внутренние блоки суммарной производительностью до 130% (160% - 200% при использовании специальной встроенной программы управления наружным блоком). Во всех моделях применяются только компрессоры и вентиляторы с инверторным приводом (DC-инвертор), поэтому пусковой ток не превышает максимального значения рабочего тока. Благодаря применению переохладителя в наружном блоке снижаются гидравлические потери в магистралях фреонопроводов и минимизируется заправка хладагента. В качестве разветвителей используются Т-образные тройники. В конструкции наружного блока предусмотрен изолированный отсек для компрессора, что существенно уменьшает уровень шума наружного агрегата во всех направлениях.

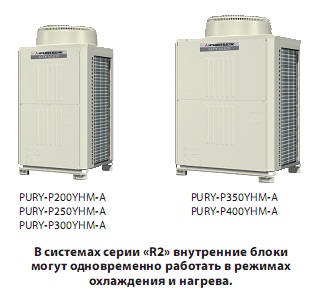

VRF-системы Сити Мульти G4 Серия R2

Уникальная 2-трубная схема системы с утилизацией тепла позволяет снизить количество соединений в 2,5~3 раза по сравнению с обычной 3-трубной схемой. Возможность подключать внутренние блоки суммарной производительностью до 150%. Дополнительная экономия электроэнергии 15~20% за счет утилизации тепла. В один гидравлический контур может быть подключено до 50 внутренних блоков (при этом 48 из них будут независимы в выборе режима работы: охлаждение или обогрев). Единственная двухтрубная система с утилизацией тепла. Обязательным компонентом системы является ВС -контроллер или WCB-контроллер. Во всех моделях применяются только компрессоры с инверторным приводом, поэтому пусковой ток не превышает максимального значения рабочего тока.

Минимизация количества взаимосвязанных компрессоров для увеличения надежности системы не более 3 в одном гидравлическом контуре. Предусмотрена аварийная работа многокомпрессорной системы с неисправным компрессором. В конструкции наружного блока предусмотрен изолированный отсек для компрессора, что существенно уменьшает уровень шума наружного агрегата во всех направлениях.

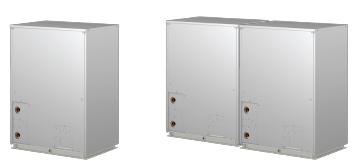

VRF-системы Cити Мульти G4 CерияWY, WR2

Наличие водяного контура в компрессорно-конденсаторном блоке позволяет сочетать достоинства фреоновых и водяных систем. Компрессорно-конденсаторные агрегаты с водяным контуром серий WY и WR2 являются альтернативой традиционным наружным блокам с воздушным теплообменником. Они имеют сравнительно небольшие размеры и располагаются внутри зданий. Температура и расход теплоносителя (воды), подводимого к фреоновому теплообменнику, оптимизированы для достижения максимальной эффективности холодильного цикла. Компрессорно-конденсаторные агрегаты с водяным контуром могут располагаться в непосредственной близости от внутренних блоков, например, поэтажно в высотном здании. Это позволяет минимизировать падение производительности системы. Отсутствует прямой теплообмен между контуром хладагента и наружным воздухом, а промежуточный контур теплоносителя вносит дополнительную степень свободы при управлении параметрами системы. Это может быть использовано при необходимости круглогодичного охлаждения объектов. За счет организации водяного контура снимаются ограничения на расстояние и перепад высот между внутренними блоками мультизональной системы и наружными приборами градирнями). Что немаловажно для высотных строений и крупных комплексов зданий. Если контур теплоносителя объединяет несколько компрессорно-конденсаторных агрегатов, то создается возможность утилизации тепла для нагрева помещений от систем, работающих в режиме охлаждения. Например, в офисном здании тепло от технологических помещений – серверных, горячих цехов столовых и т.п. – будет использовано для нагрева воздуха в офисах.
